氮化铝陶瓷的应用与优势
氮化铝陶瓷（Aluminum Nitride, AlN）是一种以氮化铝为主要成分的高性能结构与功能一体化陶瓷材料，兼具高导热性、电绝缘性、低介电损耗和优异的热稳定性。它被广泛应用于电子封装、半导体设备、新能源、5G通信、LED散热等领域，是当前替代氧化铝、氧化铍的高端导热陶瓷材料之一。
点击上面 属性按钮 查看精密陶瓷材料相对应属性对比
*表中数值为典型材料特性
1、高导热性（核心优势）
氮化铝陶瓷的导热率超 170 W/m·K，远高于传统氧化铝陶瓷（约20–30 W/m·K）。
✔ 快速散热，降低器件温升
✔ 提高电子元件可靠性与寿命
✔ 适用于高功率密度设备
✔ 替代金属散热但保持绝缘性
👉 是“导热陶瓷中的核心材料”
2. 优异的电绝缘性能
在具备高导热性的同时，氮化铝仍保持良好的电绝缘性：
✔ 体积电阻率高
✔ 介电常数低（约8–9）
✔ 介电损耗小
✔ 适用于高频、高速电路
👉 实现“导热 + 绝缘”的完美结合
3. 热膨胀系数匹配硅（半导体友好）
氮化铝热膨胀系数约 4.6×10⁻⁶/K，与硅（Si）接近：
✔ 减少热应力
✔ 避免芯片开裂或失效
✔ 提高封装可靠性
✔ 适用于功率模块封装
4. 耐高温 & 热稳定性强
✔ 使用温度可达 1000℃以上
✔ 抗热冲击性能良好
✔ 高温下仍保持结构稳定
✔ 适用于高温电子设备与热管理系统
5. 耐腐蚀、耐等离子体性能优异
✔ 耐酸碱腐蚀
✔ 在真空与等离子环境中稳定
✔ 不易污染半导体工艺
✔ 适用于刻蚀设备、腔体组件。
6. 无毒环保
✔ 氮化铝无毒环保
✔ 更安全可靠
✔ 可用于医疗与高端电子领域
更多特种陶瓷材料性能参数可点击查看：《精密陶瓷材料性能比较表》
① 电子封装 / 功率模块（核心应用）
-
功率模块基板（IGBT / MOSFET）
-
LED散热基板
-
激光器基板
-
高频电路基板
应用价值：高导热 + 电绝缘、降低器件温升、提升系统稳定性。
② 半导体设备
-
腔体部件
-

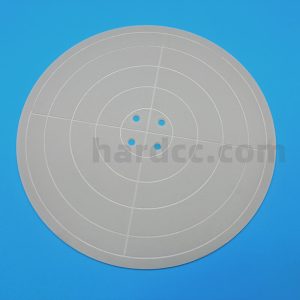

静电卡盘（ESC）
-
晶圆加热器
-
绝缘结构件
应用价值：等离子体稳定性高、不污染晶圆、热匹配性能优越。
③ 新能源汽车 / 电力电子
-
IGBT模块散热基板
-
电驱系统散热结构
-
充电模块绝缘件
应用价值：提高散热效率、提升系统寿命、支持高功率运行。
④ 5G通信 / 射频领域
-
高频电路基板
-
射频器件载板
-
通信散热结构
应用价值：低介电损耗、高频信号稳定、 热管理能力强。
⑤ LED与光电行业
-
LED封装基板
-
高功率光源散热基板
应用价值：快速导热、提升发光效率、延长使用寿命。
⑥ 工业与高温设备
-
高温绝缘部件
-
热管理结构件
-
精密陶瓷治具
应用价值 ：高温稳定、机械性能良好、耐腐蚀环境。
1、技术创新：氮化铝 vs 氧化铝 vs 金属
| 性能 | 氮化铝（AlN） | 氧化铝（Al₂O₃） | 金属（铜/铝） |
|---|---|---|---|
| 导热性 | ⭐⭐⭐⭐⭐ | ⭐⭐ | ⭐⭐⭐⭐⭐ |
| 电绝缘 | ⭐⭐⭐⭐⭐ | ⭐⭐⭐⭐⭐ | ❌ |
| 热膨胀匹配硅 | ⭐⭐⭐⭐ | ⭐⭐ | ⭐ |
| 高频性能 | ⭐⭐⭐⭐ | ⭐⭐ | ⭐ |
| 成本 | 中高 | 低 | 中 |
👉 氮化铝 = “金属散热 + 陶瓷绝缘”的最佳平衡
2、实力优势
20 多年先进精密陶瓷制造行业经验，150 多名研发、设计、生产技术团队，5000 多家累计服务国内外客户，3个现代化生产制造基地！
