热压氮化硅陶瓷基片的优缺点有哪些？为什么它适合高可靠电子封装？
摘要
在功率电子、汽车电子、半导体及高端装备领域，陶瓷基片不仅要具备良好的绝缘性能和导热性能，还需要承受温度变化、机械应力以及长期可靠性考验。 在众多陶瓷基板材料中，氮化硅陶瓷基片凭借高强度、高韧性、良好导热性和优异抗热震性能，逐渐成为高可靠功率模块的重要材料。其中，热压氮化硅陶瓷基片（Hot-Pressed Si₃N₄ Ceramic Substrate）通过高温高压烧结获得致密组织，在机械性能和可靠性方面具有明显优势。 那么，热压氮化硅陶瓷基片有哪些优点？又存在哪些不足？它适合什么应用场景？
快速链接
联系我们
一、什么是热压氮化硅陶瓷基片？

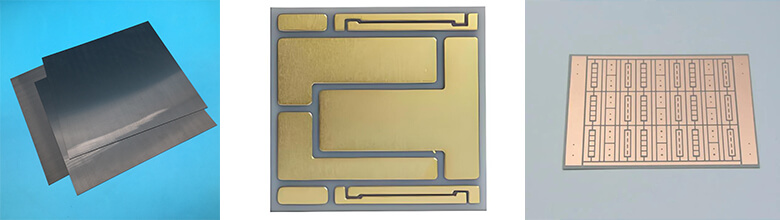

热压氮化硅陶瓷基片，是以氮化硅（Si₃N₄）粉体为主要原料，在高温、高压条件下进行烧结，使材料形成高致密度陶瓷结构。
与普通陶瓷基片相比，热压工艺能够有效减少内部孔隙，提高材料的致密性和机械性能。
典型工艺过程包括：
氮化硅粉体 → 配料 → 成型 → 热压烧结 → 精密加工 → 研磨/抛光 → 检验
经过热压烧结后，氮化硅陶瓷通常具有：
- 高抗弯强度
- 较高断裂韧性
- 良好导热性能
- 低热膨胀系数
- 优异抗热震性能
- 良好的电绝缘性能
因此特别适合对机械可靠性和热循环寿命要求较高的陶瓷基板应用。
二、热压氮化硅陶瓷基片有哪些优点？
1、高强度、高韧性
这是热压氮化硅陶瓷非常突出的优势。
氮化硅本身属于高性能结构陶瓷，经过热压工艺后可以获得较高的致密度和优良的机械性能。
典型材料的抗弯强度可达到：
600 MPa左右
不同牌号、配方和工艺的实际性能会有所差异。
与一些传统陶瓷基片相比，氮化硅能够更好地承受：
- 机械应力
- 热应力
- 振动
- 温度循环
因此非常适合高可靠性功率电子产品。
2、优异的抗热震性能
电子器件在实际工作过程中，经常经历：
启动 → 升温 → 工作 → 降温 → 再启动
不断重复的温度变化会产生热应力。
如果陶瓷基片抗热震性能不足，就可能出现：
- 裂纹
- 翘曲
- 分层
- 失效
氮化硅具有较低的热膨胀系数和较高的断裂韧性，因此具有优异的抗热震能力。
这也是氮化硅陶瓷基片区别于部分传统陶瓷基板的重要优势。
三、热压氮化硅陶瓷基片的导热和绝缘性能怎么样？
1、兼具导热与绝缘
功率电子器件工作时会产生大量热量。
陶瓷基片需要同时解决两个问题：
把热量快速传出去，同时阻止电流通过。
氮化硅陶瓷恰好具备：
电绝缘 + 导热
的综合特性。
根据材料牌号及烧结体系不同，氮化硅陶瓷热导率通常可以达到：
约20～100 W/(m·K)
部分高导热氮化硅材料还可以达到更高水平。

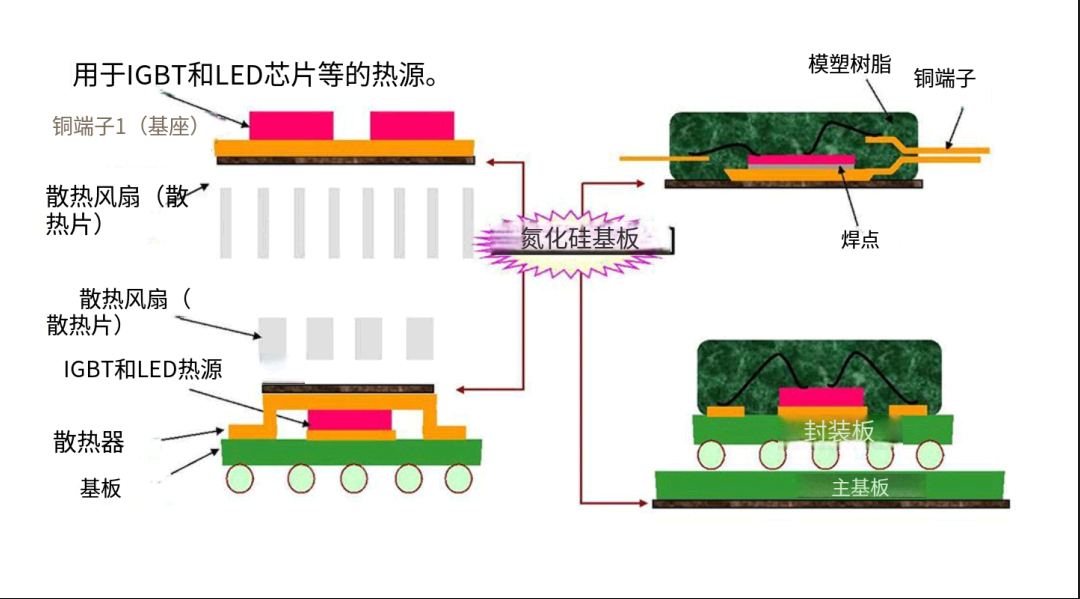

因此可用于：
- IGBT功率模块
- SiC功率模块
- 新能源汽车电控
- 轨道交通功率模块
- 工业电源
- 高功率电子设备
2、热膨胀系数与芯片更匹配
氮化硅热膨胀系数通常约为：
3.1×10⁻⁶/K
相对较低。
这使其在温度变化过程中具有较好的尺寸稳定性，也有利于降低芯片、金属层和陶瓷基片之间因热膨胀差异产生的热应力。
对于需要长期经历大量热循环的功率模块而言，这一点非常重要。
四、热压氮化硅陶瓷基片有哪些缺点？
虽然热压氮化硅陶瓷性能优秀，但它并不是没有缺点。
1、材料及制造成本较高
与氧化铝陶瓷相比，氮化硅原材料成本和制造工艺成本通常更高。
尤其是热压工艺涉及：
- 高温
- 高压
- 专用设备
- 严格工艺控制
因此最终产品价格通常高于普通氧化铝陶瓷基片。
所以：
如果只是普通绝缘需求，氧化铝可能更具性价比；如果追求高可靠性和高热循环寿命，氮化硅的价值更加明显。
2、加工难度较大
氮化硅具有较高硬度和强度。
烧结后的材料不容易进行普通机械加工，通常需要采用：
- 金刚石磨削
- 精密研磨
- 抛光
- 激光加工
如果基片需要：
- 微孔
- 台阶
- 槽
- 异形轮廓
- 高精度尺寸
对加工设备和工艺控制能力要求较高。
3、大尺寸和复杂结构加工难度更高
氮化硅陶瓷基片尺寸越大，对：
- 平面度
- 厚度均匀性
- 翘曲控制
- 内部缺陷
- 加工应力
的要求越高。
因此，大尺寸、高精度氮化硅陶瓷基片需要具备成熟的成型、烧结和后加工工艺。

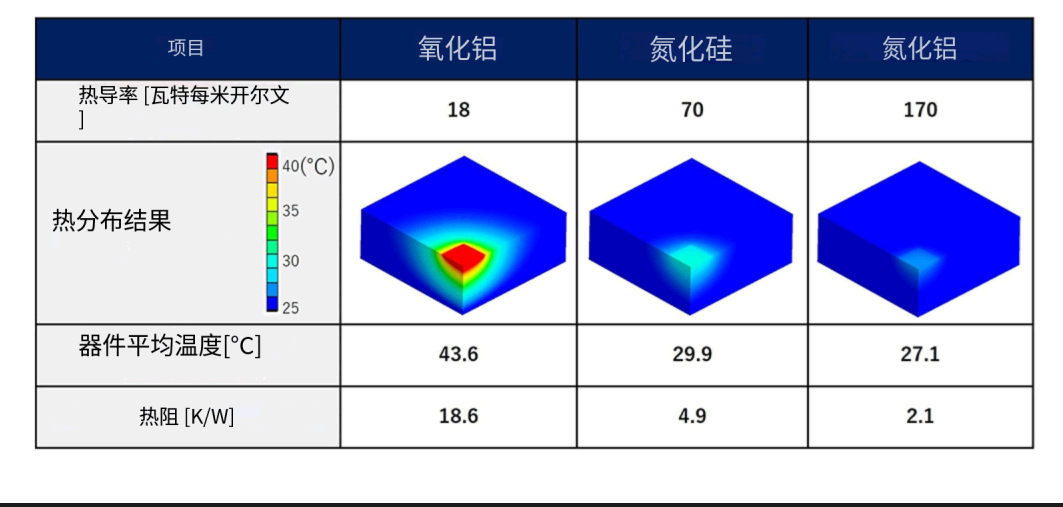

五、热压氮化硅与氧化铝、氮化铝陶瓷基片有什么区别？
不同陶瓷基片材料的优势并不相同。
| 性能 | 氧化铝陶瓷 | 氮化铝陶瓷 | 氮化硅陶瓷 |
|---|---|---|---|
| 导热性能 | ★★★ | ★★★★★ | ★★★★ |
| 强度 | ★★★ | ★★★ | ★★★★★ |
| 断裂韧性 | ★★★ | ★★★ | ★★★★★ |
| 抗热震 | ★★★ | ★★★★ | ★★★★★ |
| 电绝缘 | ★★★★★ | ★★★★★ | ★★★★★ |
| 成本 | ★★★★★ | ★★★ | ★★～★★★ |
| 综合可靠性 | ★★★ | ★★★★ | ★★★★★ |
氧化铝陶瓷基片
更适合：
普通电子绝缘、一般功率器件及高性价比应用。
氮化铝陶瓷基片
更适合：
高导热、高绝缘电子封装。
氮化硅陶瓷基片
更适合：
高功率、高热循环、高机械可靠性应用。
因此，并不是“氮化硅一定比其他材料好”，而是：
不同应用场景需要选择不同的陶瓷基片材料。

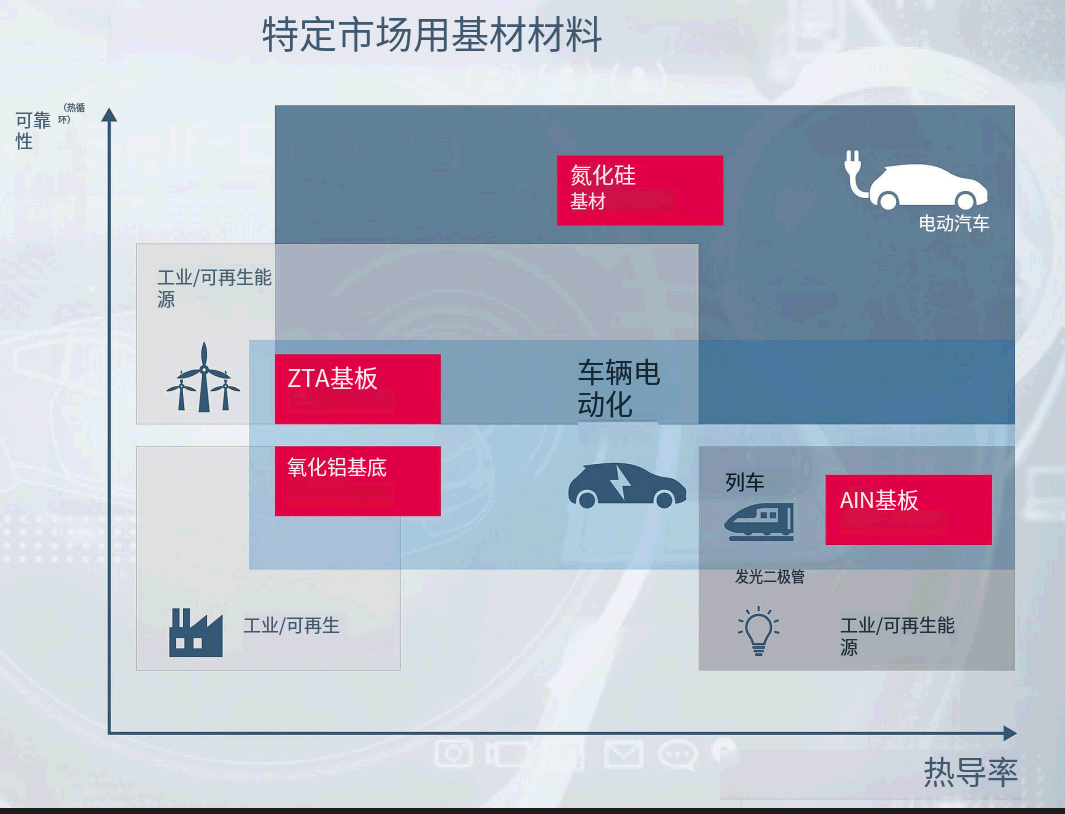

六、热压氮化硅陶瓷基片适合哪些应用？
随着新能源汽车、第三代半导体和高功率电子设备的发展，热压氮化硅陶瓷基片的应用价值越来越突出。
① 新能源汽车
可应用于：
- 电机控制器
- 功率模块
- SiC功率器件
- 逆变器
- 车载电控系统
② 功率电子
应用于：
- IGBT模块
- SiC模块
- 功率半导体封装
- 工业变频器
- 电源模块
③ 轨道交通
用于高可靠性功率电子模块，对抗热循环和机械可靠性具有较高要求。
④ 新能源发电
包括：
- 光伏逆变器
- 储能变流器
- 风电电控
- 高功率电源
⑤ 半导体及高端电子设备
用于需要兼顾：
绝缘、导热、机械强度和尺寸稳定性
的精密结构与封装部件。
海德精密陶瓷：提供热压氮化硅陶瓷基片定制加工
深圳市海德精密陶瓷有限公司专注于高性能工业陶瓷材料及精密陶瓷零部件加工，可根据客户图纸、材料牌号和实际工况提供定制化解决方案。
热压氮化硅陶瓷基片
可根据应用需求进行：
- 材料选型
- 热压烧结
- 精密切割
- 金刚石磨削
- 平面研磨
- 精密抛光
- 微孔加工
- 异形加工
- 尺寸及平面度控制
同时可提供：
氧化铝陶瓷基片｜氮化铝陶瓷基片｜氮化硅陶瓷基片｜氧化锆陶瓷零件｜精密结构陶瓷
支持来图、来样定制，小批量打样及批量生产。
结语：热压氮化硅陶瓷基片，为什么越来越受高可靠电子应用关注？
热压氮化硅陶瓷基片最大的优势，并不是单纯追求某一项性能，而是实现了：
高强度 + 高韧性 + 导热 + 绝缘 + 抗热震 + 高可靠性
的综合平衡。
它的缺点也比较明显——成本高、加工难度大、对制造工艺要求高。
因此，如果产品只是需要普通绝缘功能，氧化铝陶瓷可能更加经济；如果重点关注高导热，氮化铝具有明显优势；而当产品同时面临高功率、频繁热循环、机械应力和长期可靠性要求时，热压氮化硅陶瓷基片往往更具应用价值。
材料没有绝对的“最好”，只有与实际工况更匹配的选择。
对于需要高可靠性、高精度氮化硅陶瓷基片的客户，海德精密陶瓷可根据具体尺寸、厚度、平面度、粗糙度、孔位及使用环境提供定制加工方案。
